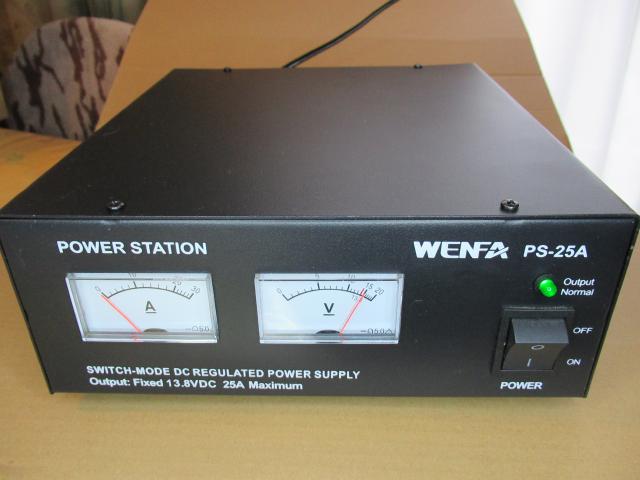

入手したスイッチング電源　WENFA PS-25A

　通常のアンテナを接続した使用状態では、外来ノイズと電源ノイズの区別が難しいと思います。
そこで、無線機へ同軸（約２ｍ）を接続したままアンテナ切替スイッチ側でアンテナとの接続を「切る」状態で聞いてみると、それなりに「ノイズ」を確認することができました。
また、使用した機器はIC705で解像度の高いスコープ画面が役立ちました。

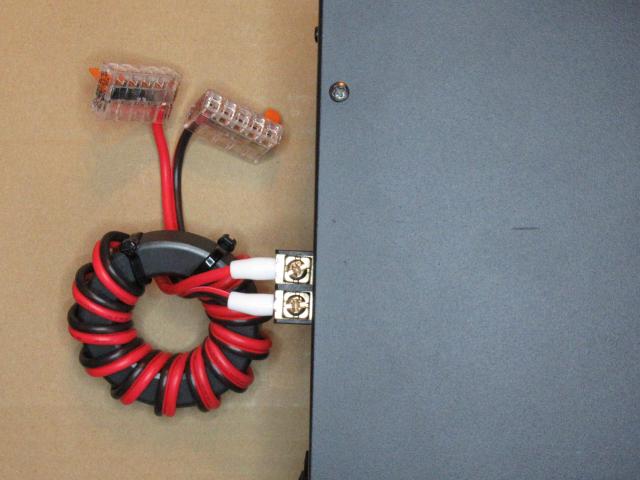

　色々実験をしましたが、今回の私の環境と入手した個体の対策としてDC端子の出力にFT240-43材に2sq赤黒線をベタ巻するのが一番効果が有りました。
ACの一時側に対する処置もある程度の効果は有りましたが、画面上でわずかに確認できる程度のノイズ成分が残っているような状況でした。
出来れば一次側・二次側両方に処置をすれば良いのですが、コア材が高価な為一つだけとしました。

　 比較対象は本電源と、トランス式のDM-104を使って実施しました。
電源を切り換える度に同じ条件で記録できるように心がけましたが、デジカメの位置がそれぞれ違う関係で写真の明るさにムラが有ります。

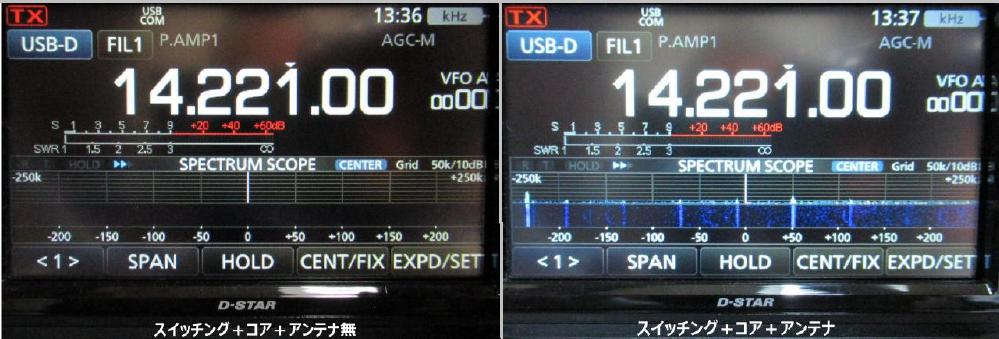

時計の部分を見ればわかりますが、アンテナを繋がない状態で、「トランス式」==>「スイッチング式」==>「スイッチングにコア取付」と切換、次にアンテナを接続した状態で先ほどの逆順をたどりました。

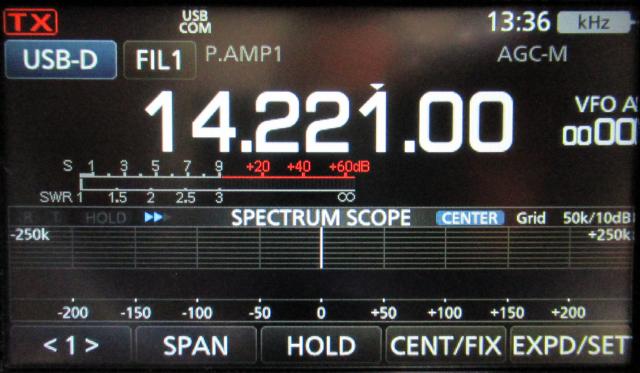

■．トランス式電源を使用したときの状況

「アンテナ無」は、アンテナ切替をOFF側にした状態で、「アンテナ」はAH4（非同調状態）に接続されたホイップに繋がっています。（以下同様）

アンテナを接続していない時はとても静かな状態で、ダイヤルを回してもビート音の出るところは殆ど無い状態です。

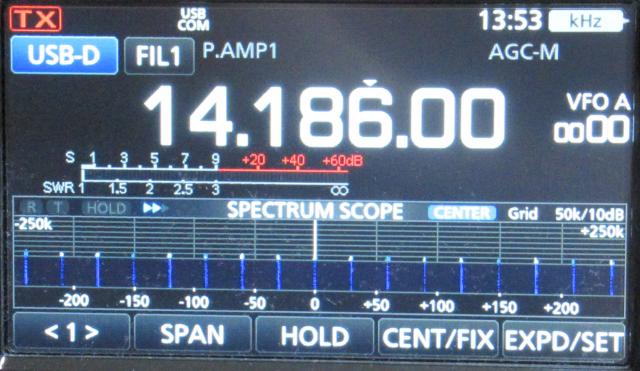

■．スイッチング電源を使用したときの状況

スイッチング電源のメインデバイスであるPRMコントローラ(TL494)の自励発振周波数が変動しているようで、斜めのウォーターフォールが確認できます。

多分これに一次側の処置も含めれば完璧？かとも思いましたが、実験はしていません。

　このPS-25Aの使用デバイスを確認するとT/I社のTL494が使われており、データシートも公開されていることから改造も可能と思われましたが、私にはハードルが高すぎて断念しました。

クリックで フル画面が表示されます。
データシートによるとR45と＊５ピンに繋がっているCで自励発振周波数が決まるように思えます。（＊訂正：2022/04/21）

　弁当箱タイプのスイッチング電源も入手する機会が有りましたので、上記と同じような条件でノイズを測定してみました。
大容量がコンパクトなサイズに収まっており、これでノイズ無しなら最強ですが、価格相応なノイズ発生状況となっています。
この個体だけの特性かも知れませんが、無線用途には専用の物が無難ということと思います。

このクラスになるとファンが常時回転しており、実験後すぐに処分しました。

発振方式が違うのか、スペクトラムの出方が違います。
